射頻導納物位開關
射頻導納物位開關產品簡介：
SKSD500型射頻導納物位開關是目前物位控制器替代產品，適用于測量液體、固體的位置高度,它提供DPDT的接點輸出,并且不受物料附著與探棒的影響。此產品采用適當頻率的射頻信號，同時對電容、電阻、電感進行檢測，消除了采用電容式技術而無法避免的虛物位等誤差，且有多種不同形式�？蛇m用于高溫振動、攪拌、或狹小的空間場所的測量。
導納式物位開關為了克服附著物的影響，特別于主電極與接地電極間多增加了保護電極，以確保信號準位的正確。這種特殊電極構造特別適用于各種不同物料的偵測，并且不受物料附著的影響。探棒常會遇到有物料附著于其上情形，并在三個電極間形成電容與電阻，因主電極與保護電極間的電位及波形樣，所以不會有電流通過兩電極的介質，導納式物位開關利用以上的原理，于主電極與接地電極間置保護電極，以阻擋射頻電流經由主電極與接地電極間的介質而到達桶壁。保護電極與接地電極間雖然會有少量的射頻電流通過，但電路并不會偵測此電流值。由于保護電極的作用，只有介于主電極與桶壁間所通過的射頻電流變化會被電路所偵測，因此當探棒接觸到物料時，會產生準確的信號準位，該信號準位的大小與介電系數成正比，但與電阻值成反比，此信號很容易被電路偵測出來，并輸出控制信號。
射頻導納物位開關特點：
通用性強：廣泛應用于各種場合，飛灰、顆粒、粉體、液體，粘稠、導電、不導電的物料均可；
抗粘附性：電路設計可以使測量電路對探頭上堆積的物料忽略不計并自動校正；
分離式探頭：探頭與控制器部分可分離，無電纜連接，安裝拆除方便，且不影響現場工作；
功能強大：輸出觸點容量大，并有狀態指示燈顯示工作狀態，0~30秒延時可消除物料波動的影響；
斷電保護：常開或常閉(可現場切換)；
技術參數：
1.電源：220VAC/24VDC
2.功率：3W
3.繼電器輸出：5A/240VAC,兩組常開、常閉觸點
4.環境溫度：-40~80℃
5.延時時間：0~30秒可調
6.靈敏度：0.3pf~750pf
7.探頭：安裝螺紋1″NPT或法蘭安裝(特殊規格可訂制)；
8.探頭材質SUS304/SUS316
9.探頭工作溫度-180~250℃（大于250℃可用高溫陶瓷探頭）
10、防護等級：IP65
11、斷電保護：采用高低模式，常開常閉現場可調
射頻導納物位開關外形圖：

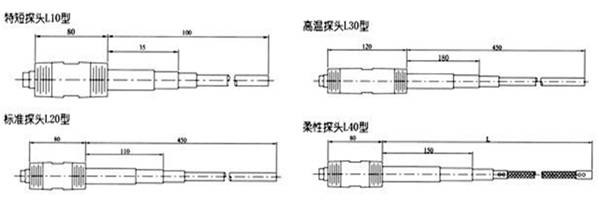

射頻導納物位開關探頭類型：
注：探頭插入深度可根據客戶需求定制

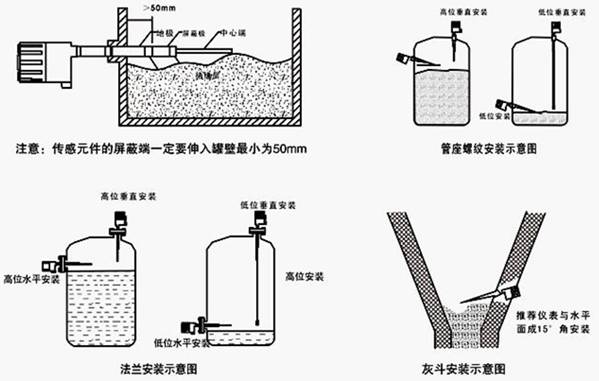

射頻導納物位開關安裝說明：
|
