插入式渦街流量計安裝中必須按安裝步驟要求進行，防止儀表?yè)p壞。安裝時需注意以下步驟。

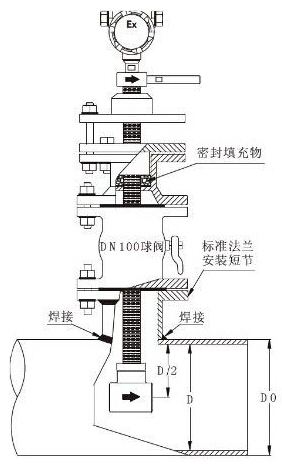

1、插入式渦街流量計在安裝傳感器的位置上，用氣割方法開一個孔徑為¢107的圓孔，并使其軸線與管道軸線正交90°，以保證法蘭短管準確焊接。
2、在圓孔處焊接上相應直徑的法蘭短管。焊接后要保證法蘭短管的中心軸線與管道中心軸線正交。
3、將檢測頭插入管道，深度為管徑的0.5倍。測量介質的性質，流量計上的法蘭盤與法蘭短管法蘭盤之間，必須加裝相應的密封墊，然后將法蘭緊固好。
4、手柄旋轉絲杠，調整檢測頭與流向一致。
5、壓緊填料壓蓋鎖緊絲杠。
注：插入式渦街流量計不應安裝在有強烈震動的管道上,否則影響測量精度。若必須安裝在震動管道上, 應采取減震措施。
