旋進旋渦流量計是近幾十年來開發并投入市場的一種流體振蕩式流量計,可適用于石油、蒸汽、天然氣、水等多種介質的流量測量。它主要用于測量中、低壓和中、小流量的氣體(如城市中的管道燃氣,因為安全等因素,氣體的壓力、流速不能太高),并具有內部無機械可動部件,耐腐蝕性好,量程比寬等優點。

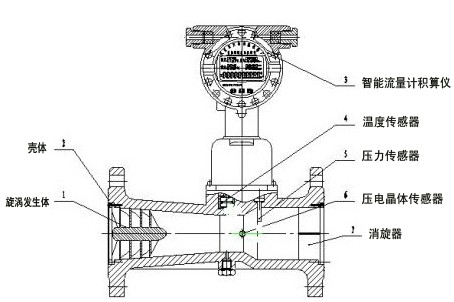

旋進旋渦流量計由以下七個基本部件組成（圖1）：
1.旋渦發生體
用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體
產生強烈的旋渦流。
⒉ 殼體
本身帶有法蘭，并有一定形狀的流體通道，根
據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。
⒊ 智能流量計積算儀
由溫度、壓力檢測模擬通道、流量檢測數字通道以及 微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
4. 溫度傳感器
以Pt100/pt1000鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。
5. 壓力傳感器
以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6. 壓電晶體傳感器
安裝在靠近殼體擴張段的喉部，可檢測出旋渦進動的頻率信號。
⒎ 消旋器
固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。
