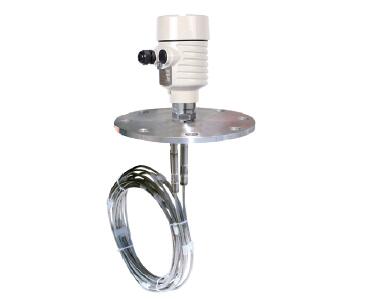

SKGW56雙纜導波雷達物位計
 |
||||||||||||||||

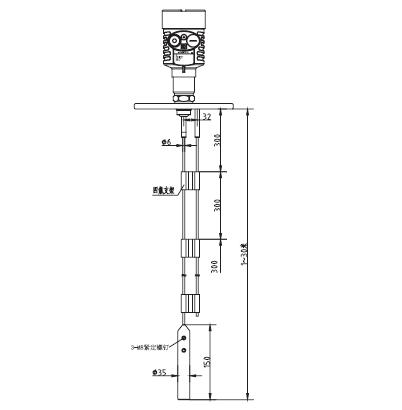

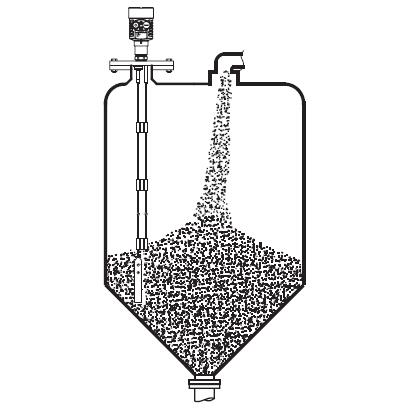

| 輸入 SKGW56雙纜導波雷達物位計反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速 因空罐的距離E已知，則物位L為：L=E-D 輸出 通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。 測量范圍： F-----測量范圍 E-----空罐距離 B-----頂部盲區 K-----探頭到罐壁的距離 頂部盲區是指物料高料面與測量參考點之間的小距離。 底部盲區是指纜繩底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。 注意 只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。 SKGW56雙纜導波雷達物位計參數 應 用：小介電常數液體、固體、粉末 測量范圍：纜 30m 過程連接：螺紋、法蘭 介質溫度：-40~150℃ 過程壓力：-0.1~4.0Mpa 精 度：±10mm 防爆等級：Exd IIBT4 Gb 防護等級：IP67 信號輸出：4~20mA/HART(兩線/四線) SKGW56雙纜導波雷達物位計外型尺寸圖  SKGW56雙纜導波雷達物位計安裝圖示  SKGW56雙纜導波雷達物位計選型

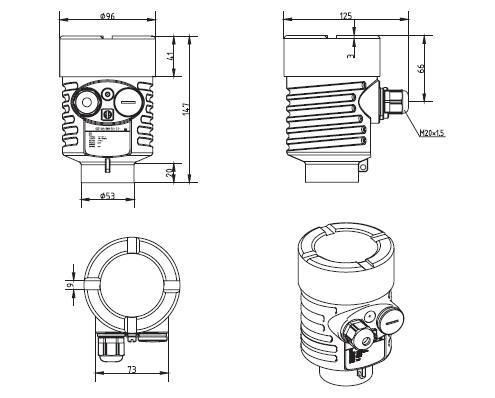

SKGW56雙纜導波雷達物位計外殼尺寸
