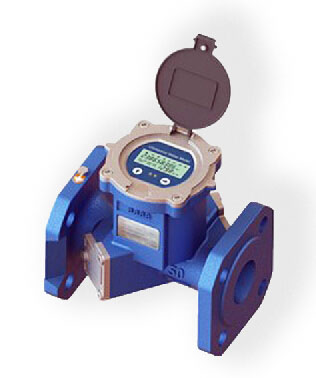

T3-1系列
單/雙聲道超聲波水表采用超聲波測流技術，具有較大的量程比，解決了傳統水表空轉、小流量不計量的問題。廣泛應用于城市供水管道，分戶用水量總表、水資源取水監測，同時亦適用于多種工業現場。超聲波水表在結構上采用了部件IP68化方案，即每一個部件都是IP68保護等級的。儀表腔體即使進水也能保證長期工作。
特點：
1、流體分層雙聲道測量（DN15~DN40為單聲道、DN50~DN300為雙聲道），
2、9位數字顯示累積流量，同屏4位數字顯示瞬時流量
3、小于0.01m/s始動流速
4、安裝無需直管段，適用于更多的場合安裝
5、可靠性設計，沒有活動部件
6、兩路隔離的脈沖信號/上下限越限輸出，脈沖當量和脈沖寬度可編程
7、兩線制4-20mA輸出功能可選
8、內置3.6V鋰電池，6年以上電池壽命
9、具有空管或長期流體靜止狀態下自動省電功能
10、IP68防護等級，完全灌封機芯，即使進水也能長期正常工作
11、年月日累計記錄
12、標準RS485接口
13、紅外線通訊接口，支持CJ-188通訊協議
14、支持標準MODBUS、M-BUS、HART通訊協議
15、具有TTL電平的脈沖輸出及USART接口，方便連接其他低功耗設備
16、具有雙路PT1000溫度測量功能，能夠實現熱量計量
17、多種單位制定制，包括m³/h、GPM、L/m
性能參數：
| 項 目 |
參 數 |
儀表等級 |
二級 |
測量范圍 |
水、污水、海水（其他液體需定制），并且充滿管道 |
測量介質溫度 |
0.1-30℃ |
工作環境 |
溫度：-10~45℃；濕度≤100%（RH） |
承受壓力 |
1.6MPa/2.5MPa可選 |
結構形式 |
一體式 |
上游流場敏感度等級 |
U3 |
下游流場敏感度等級 |
D0 |
氣候和機械環境安全等級 |
C級 |
電磁兼容性等級 |
E2級 |
通信接口 |
RS485/USART/紅外 |
輸出信號 |
兩路隔離OCT或TTL脈沖輸出/一路4-20mA模擬輸出 |
供電電源 |
內置鋰電池(3.6V)/DC5V直流電源/DC24V |
防護等級 |
IP68 |
本地顯示 |
雙行顯示包括9位累計量，4位瞬時流量,以及狀態提示符及單位 |
數據存儲 |
采用EEPROM/FLASH存儲數據 |
測流周期 |
測量狀態：1次/秒（也可設定為2~4次/秒）；檢定狀態：4次/秒 |
電池壽命 |
電池壽命6年 |
流量范圍：
公稱直徑
（mm) |
量程比
R |
流 量 （m³/h） |
始動流量 |
最小流量Q1 |
分界流量Q2 |
常用流量Q3 |
過載流量Q4 |
DN15 |
200 |
0.003 |
0.0125 |
0.020 |
2.500 |
3.125 |
DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.200 |
4.000 |
DN25 |
200 |
0.007 |
0.020 |
0.032 |
4.000 |
5.000 |
DN32 |
200 |
0.010 |
0.032 |
0.050 |
6.300 |
7.875 |
DN40 |
200 |
0.015 |
0.100 |
0.160 |
20.000 |
25.000 |
DN50 |
100 |
0.030 |
0.400 |
0.640 |
40.000 |
50.000 |
DN65 |
100 |
0.059 |
0.630 |
1.008 |
63.000 |
78.750 |
DN80 |
100 |
0.064 |
1.000 |
1.600 |
100.000 |
125.000 |
DN100 |
100 |
0.094 |
1.600 |
2.560 |
160.000 |
200.000 |
DN125 |
100 |
0.120 |
2.000 |
3.200 |
200.000 |
250.000 |
DN150 |
100 |
0.270 |
2.500 |
4.000 |
250.000 |
312.500 |
DN200 |
100 |
0.315 |
4.000 |
6.400 |
400.000 |
500.000 |
DN250 |
100 |
0.508 |
4.000 |
6.400 |
400.000 |
500.000 |
DN300 |
100 |
0.770 |
6.300 |
10.080 |
630.000 |
787.500 |
產品選型：
T3-1-①-②-③-④-⑤
代號 |
選項 |
內容 |
備注 |
① |
口徑 |
DN15~DN40-采用單聲道
DN50~DN300-采用雙聲道 |
請選擇所需的口徑 |
② |
材質 |
- 球墨鑄鐵（DN50~DN150）
- 焊接碳鋼(DN200~DN300)
- 銅（DN15~DN40）
- 不銹鋼（定制）
|
請根據口徑選擇 |
③ |
通訊接口 |
- 無
- RS485
- M-BUS
|
標配1 |
④ |
輸出信號/外接電源 |
- 無
- DC5V
- 兩線制4~20mA（可作為DC24V供電）
- OCT1(集電極開路輸出1)
- OCT2(集電極開路輸出2)
- C1（TTL電平脈沖輸出1）
- C2（TTL電平脈沖輸出2）
|
標配1 |
⑤ |
無線抄表 |
- 無
- RF無線通信模塊（研發中）
- GSM無線通信模塊（研發中）
|
選擇此項則不能選擇通訊接口和輸出信號 |
