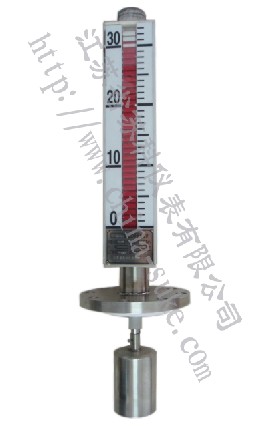

SKUHZ頂裝式磁翻板液位計
防爆合格證編號：CNEx23.2894X
工作原理：
頂裝式磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度，紅色始終表示液位的高低。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。
主要技術指標
1、量程范圍：300～5000
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：EXdbIICT6Gb
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：DN20 DN25 PN4.0 HG20593（側裝式）
DN80 DN100 PN1.0 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
產品選型
SKUHZ |
頂裝式磁翻板液位計 |
|||||
|
代碼 |
安裝方式 |
||||
2 |
側裝式 |
|||||
3 |
頂裝式 |
|||||
|
代碼 |
主體材質 |
||||
1 |
ABS |
|||||
2 |
304 |
|||||
3 |
316L |
|||||
4 |
304+PTFE |
|||||
|
代碼 |
公稱壓力 |
||||
1 |
0.6Mpa(僅適用于主體材質為ABS時) |
|||||
2 |
1.6Mpa |
|||||
3 |
2.5Mpa |
|||||
4 |
4.0Mpa |
|||||
|
代碼 |
輸出形式 |
||||
1 |
基本型（現場顯示） |
|||||
2 |
帶上、下限開關輸出 |
|||||
3 |
帶電遠傳（0~10mA輸出，220V，AC） |
|||||
4 |
帶電遠傳（4~20mA輸出，24V，AC） |
|||||
5 |
帶防爆型遠傳（4~20mA輸出，24V，AC） |
|||||
|
安裝間距（測量范圍） |
|||||
L1 |
安裝深度（頂裝式0~4000mm任選） |
|||||
|
介質密度g/cm³ |
|||||
| SKUHZ | □ |
□ |
□ |
□ |
□ |
□ |
磁翻板液位計系列產品有：側裝式磁翻板液位計；頂裝式磁翻板液位計；防腐型磁翻板液位計；遠傳磁翻板液位計
