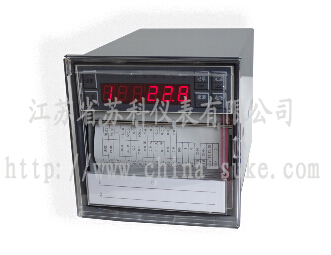

SKR-1000型有紙記錄儀以熱打印記錄方式和微處理器控制，實現了記錄清晰度、精度佳、可靠性好、多功能且便于操作。有紙記錄儀可連續記錄和數字打印。
SKR-1000型有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。有紙記錄儀可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。有紙記錄儀被廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
主要性能及技術指標
1．輸入通道
•單點 雙點 三點 四點 五點 六點 八點
•每個通道的測量信號種類可由用戶自己設定也可在定貨時注明。[由供方為用戶設定好]
2．通道隔離:
•輸入通道之間相互隔離，無干擾。
3．顯示功能:
•測量值的定點或巡回顯示
•設定參數顯示[在設定狀態下]
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能:
•采用固定式熱敏頭，無筆墨消耗，無筆位
•誤差，抗震動
•在100mm范圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時打印標尺刻度及每個通道標記
•每隔100mm打印一次刻度值、當前時間和走紙速度
5．實時時間:
•由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
6．曲線遷移功能:
• 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能:
• 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。
8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
表一
信號種類 |
量程代碼 |
測量范圍 |
電
流 |
mA |
01 |
0～10mA |
mA |
02 |
4～20mA |
mA開方 |
03 |
4～20mA開方 |
電
壓 |
mV |
11 |
0～20mV |
mV |
12 |
0～50mV |
mV |
13 |
0～100mV |
V |
14 |
0～5V |
V |
15 |
1～5V |
V開方 |
16 |
1～5V開方 |
熱
電
阻 |
Pt100 |
21 |
-50.0～550.0 °C |
Cu100 |
22 |
-50.0～150.0 °C |
Cu50 |
23 |
-50.0～150.0 °C |
遠傳壓力電阻 |
24 |
0～400Ω |
熱
電
偶 |
T |
31 |
0.0～400.0 °C |
E |
32 |
0～1000 °C |
K |
33 |
0～1300 °C |
S |
34 |
0～1750 °C |
B |
35 |
500～1800 °C |
關閉通道 |
00 |
該通道關閉 |
9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到990mm/h。
10．報警功能:
• 提供六組繼電器接點輸出，由用戶任意組合使用
• 每個通道報警均可選擇上限、下限、差值上限、差值下限
• 每個通道的報警回差可設定，繼電器動作時有指示燈提示
• 繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊：
可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：
可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F?S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F?S
17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗 18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．開孔尺寸: 138+1 ´ 138+1 mm
有紙記錄儀產品選型
| 型號 |
型譜 |
說明 |
SKR |
1001 |
|
1路輸入 |
1002 |
|
2路輸入 |
1003 |
|
3路輸入 |
1004 |
|
4路輸入 |
1005 |
|
5路輸入 |
1006 |
|
6路輸入 |
1008 |
|
8路輸入 |
報警輸出 |
B0 |
|
無 |
B1 |
|
1路報警 |
B2 |
|
2路報警 |
B3 |
|
3路報警 |
B4 |
|
4路報警 |
B5 |
|
5路報警 |
B6 |
|
6路報警 |
通訊方式 |
0 |
|
無 |
R |
|
串行通訊RS232 |
S |
|
串行通訊RS485 |
輸出信號 |
X0 |
|
無 |
X1 |
|
1路4~20mA |
X2 |
|
2路4~20mA |
饋電輸出 |
0 |
|
無 |
V1 |
|
1路DC24V配電 |
V2 |
|
2路DC24V配電 |
供電方式 |
0 |
AC220V供電 |
W |
DC24V 供電 |
選型須知：
注：
1、帶電流輸出功能的有紙記錄儀最多可同時接入六路信號
2、帶DC24V饋電輸出的有紙記錄儀最多可同時接入六路信號
3、帶F0值滅菌功能的有紙記錄儀最多可同時接入六路信號

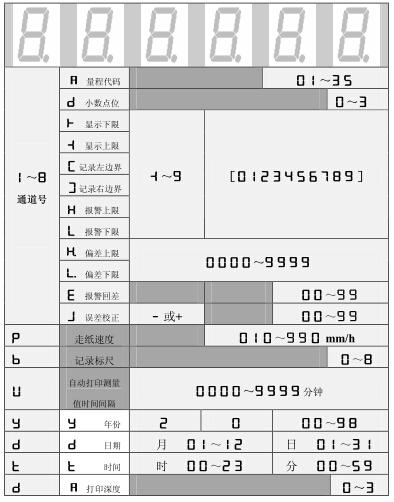

設定狀態下，數碼管依次顯示的內容：

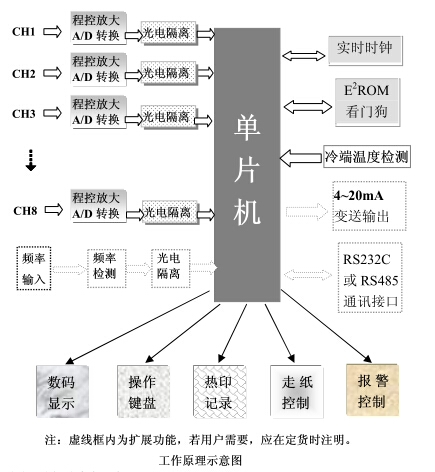

工作原理及特點簡介
每路輸入信號經程控放大，24位分辨率A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用精度佳數字溫度傳感器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，有紙記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟件程序調校法，并實現了放大倍數的程控放大。出庫前對各參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
顯示和記錄
顯示方式：
- 在測量狀態下，顯示通道號和測量值
- 在設定狀態下，顯示設定內容
- 在通道全部關閉是，顯示實時時間
- 六個指示燈為繼電器動作號碼提示燈
記錄方式

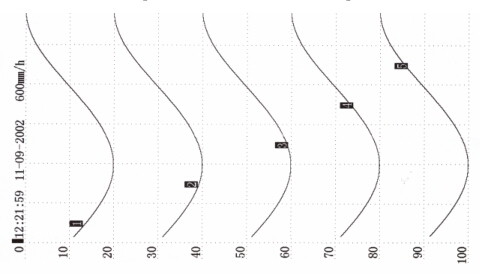

打印記錄曲線{記錄狀態，記錄指示燈亮}

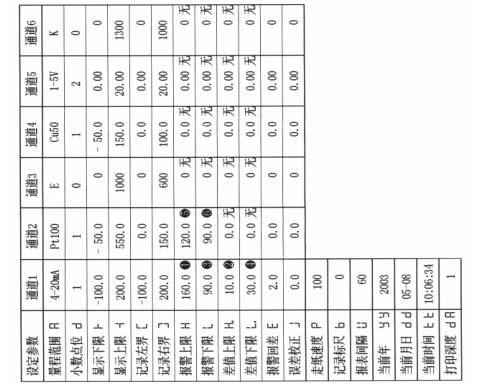

打印設定參數[在記錄指示燈滅時，按“報表”鍵]
打印測量值數據[在記錄指示燈亮時，按“報表”鍵]
|
